在鋼格板的制造與安裝過程中，焊接質(zhì)量直接決定其結(jié)構(gòu)完整性與使用壽命。壓焊或手工焊接若存在虛焊、漏焊、未熔合等問題，將導(dǎo)致橫桿脫落、承載力下降，甚至引發(fā)安全事故。然而，許多項目驗收僅憑“肉眼看看”“敲一敲聽聲音”，缺乏系統(tǒng)判斷依據(jù)。其實，鋼格板焊接質(zhì)量有明確的技術(shù)標(biāo)準(zhǔn)和可操作的檢驗方法。以下結(jié)合國家標(biāo)準(zhǔn)（YB/T 4001.1、GB/T 14976）與工程實踐，梳理焊接質(zhì)量驗收的核心要點，助你科學(xué)把關(guān)。

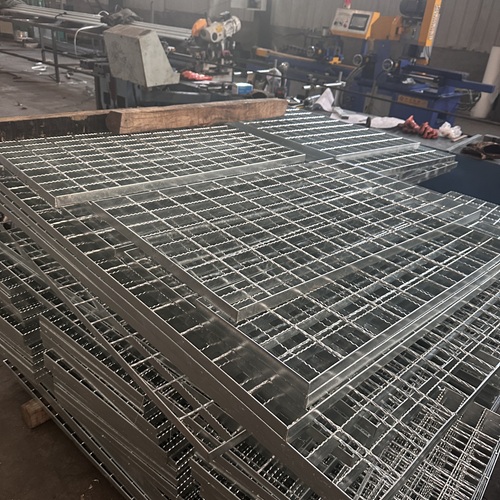

第一，鋼格板規(guī)則網(wǎng)格構(gòu)建現(xiàn)代空間秩序感。

優(yōu)質(zhì)鋼格板的焊點應(yīng)呈橢圓形，表面光滑飽滿，無裂紋、氣孔或飛濺殘留。每個焊點將橫桿與承載扁鋼牢固連接，形成整體受力體系。某電廠曾因焊點不均，橫桿在叉車碾壓下脫落，造成設(shè)備滑落。規(guī)則網(wǎng)格構(gòu)建現(xiàn)代空間秩序感，而均勻可靠的焊點則是安全承載的微觀基礎(chǔ)。

第二，鋼格板焊點分布必須連續(xù)且無漏焊。

按標(biāo)準(zhǔn)要求，橫桿與每根承載扁鋼的交叉處均需焊接，不得跳焊或間斷?？稍诂F(xiàn)場隨機選取1平方米區(qū)域，清點焊點數(shù)量是否與理論值一致（如30×100mm網(wǎng)格，每平米應(yīng)有約330個焊點）。漏焊超過2處即視為不合格。

第三，鋼格板焊點熔合深度需滿足強度要求。

正規(guī)壓焊工藝通過高溫高壓使金屬熔合，焊點深度應(yīng)≥扁鋼厚度的1/3?？捎眯″N輕敲橫桿，若發(fā)出清脆金屬聲且無松動，則表明熔合良好；若聲音沉悶或橫桿晃動，可能存在虛焊。更嚴(yán)謹(jǐn)?shù)淖龇ㄊ浅闃幼鋈c彎曲試驗，焊點不開裂為合格。

第四，鋼格板焊疤處理影響防腐與美觀。

焊接后殘留的焊渣、飛濺物會破壞鍍鋅層，成為腐蝕起點。優(yōu)質(zhì)產(chǎn)品應(yīng)在熱鍍鋅前徹底清理焊疤，表面平整無毛刺。驗收時可用手觸摸焊點周邊，不應(yīng)有尖銳凸起或掛手感。

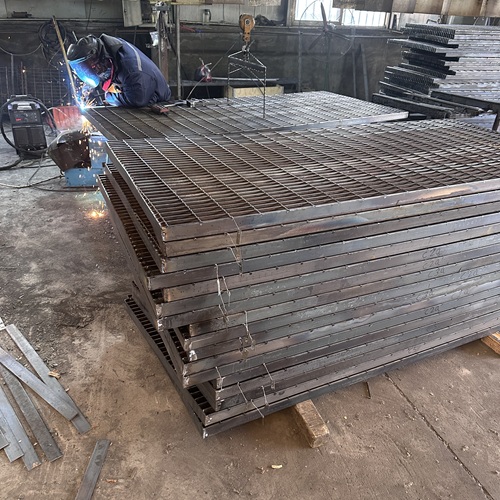

第五，鋼格板特殊環(huán)境需加強焊接工藝控制。

在低溫、高濕或戶外焊接時，易產(chǎn)生冷裂紋或氣孔。規(guī)范要求環(huán)境溫度≥5℃，濕度≤85%，必要時采取預(yù)熱措施。某北方項目冬季施工未控溫，焊縫出現(xiàn)微裂紋，投用半年后多處開裂，返工損失嚴(yán)重。

第六，不銹鋼鋼格板需防止晶間腐蝕。

304/316L不銹鋼焊接應(yīng)采用氬弧焊，控制層間溫度≤150℃，避免碳化鉻析出導(dǎo)致耐蝕性下降。焊縫顏色應(yīng)為銀白或淺黃，若呈深藍(lán)或黑色，說明過熱，需返修。

第七，鋼格板保留焊接工藝評定與檢測記錄。

重要項目應(yīng)要求廠家提供焊接工藝評定報告（PQR）及抽檢記錄，包括電流、電壓、焊接速度等參數(shù)。這不僅是驗收依據(jù)，更是質(zhì)量追溯的關(guān)鍵憑證。

鋼格板的焊接質(zhì)量，藏在每一個焊點里，也藏在每一次嚴(yán)謹(jǐn)?shù)尿炇罩?。真正的安全，不是“看起來焊住了”，而是“?jīng)得起測試、扛得住時間”。在高質(zhì)量工程建設(shè)中，細(xì)節(jié)從不沉默——它用焊點的牢度說話。唯有堅持標(biāo)準(zhǔn)、拒絕妥協(xié)，才能讓每一塊鋼格板穩(wěn)穩(wěn)托起責(zé)任與信任。
